P. 10

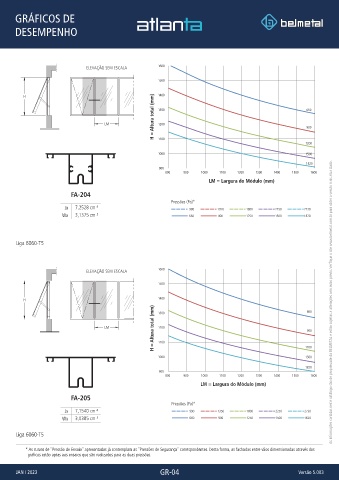

GRÁFICOS DE
DESEMPENHO
1600
ELEVAÇÃO SEM ESCALA
1500
H = Altura total (mm) 1300 660
H 1400
LM 1200 900
1100
1200
1000 1500
1820
900
800 900 1000 1100 1200 1300 1400 1500 1600
LM = Largura do Módulo (mm)
FA-204
Pressões (Pa)*
Jx 7,2528 cm 4 990 1350 1800 2250 2730
Wx 3,1375 cm 3 660 900 1250 1500 1820
Liga 6060-T5
1600
ELEVAÇÃO SEM ESCALA
1500
1400
H 1300 660 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada. As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter
H = Altura total (mm) 1100 900
LM 1200
1500
1000 1200
1820
900
800 900 1000 1100 1200 1300 1400 1500 1600
LM = Largura do Módulo (mm)
FA-205
Pressões (Pa)*
Jx 7,1540 cm 4 990 1350 1800 2250 2730
Wx 3,0385 cm 3 660 900 1250 1500 1820
Liga 6060-T5
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as fachadas entre vãos dimensionadas através dos
gráficos estão aptas aos ensaios que são realizados para as duas pressões.
JAN / 2023 GR-04 Versão 5.003
