Page 61 - CAT_IMPERIAL_25
P. 61

COMPONENTES

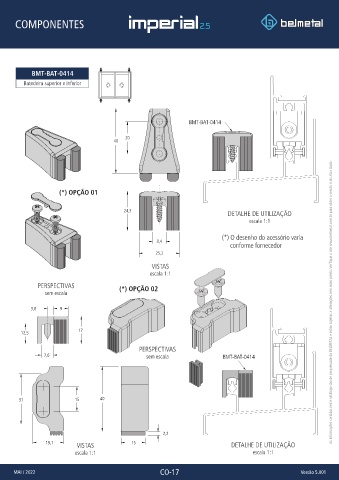

            BMT-BAT-0414
         Batedeira superior e inferior






                                                                   BMT-BAT-0414


                                             20
                                         40









                      (*) OPÇÃO 01


                                             24,3
                                                                                 DETALHE DE UTILIZAÇÃO
                                                                                         escala 1:1

                                                                               (*) O desenho do acessório varia
                                                        8,4
                                                                                    conforme fornecedor
                                                        25,2

                                                      VISTAS
                                                      escala 1:1
              PERSPECTIVAS                 (*) OPÇÃO 02
                 sem escala

            3,8       9                                                                                               As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.



                             17
        12,5

                                                  PERSPECTIVAS
                7,6                                 sem escala                 BMT-BAT-0414








        31                 15       40






                                                          2,2
                 19,1                          15
                            VISTAS                                                DETALHE DE UTILIZAÇÃO
                           escala 1:1                                                     escala 1:1


      MAI / 2022                                         CO-17                                             Versão 5.001
