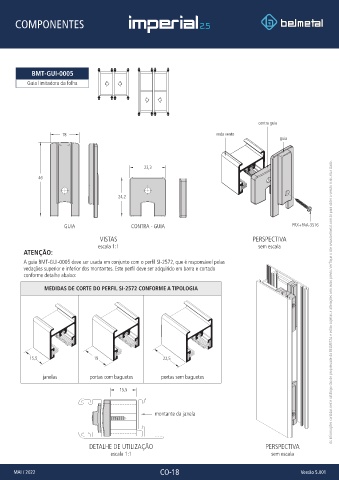

COMPONENTES
BMT-GUI-0005
Guia limitadora da folha
contra guia
18 veda vento
guia
22,3
46
24,2
GUIA CONTRA - GUIA PRX+PAA-3516
VISTAS PERSPECTIVA
escala 1:1 sem escala
ATENÇÃO:
A guia BMT-GUI-0005 deve ser usada em conjunto com o perfil SI-2572, que é responsável pelas
vedações superior e inferior dos montantes. Este perfil deve ser adquirido em barra e cortado
conforme detalhe abaixo:
MEDIDAS DE CORTE DO PERFIL SI-2572 CONFORME A TIPOLOGIA As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
15,5 19 22,5
janelas portas com baguetes portas sem baguetes
15,5
montante da janela
DETALHE DE UTILIZAÇÃO PERSPECTIVA
escala 1:1 sem escala
