P. 67

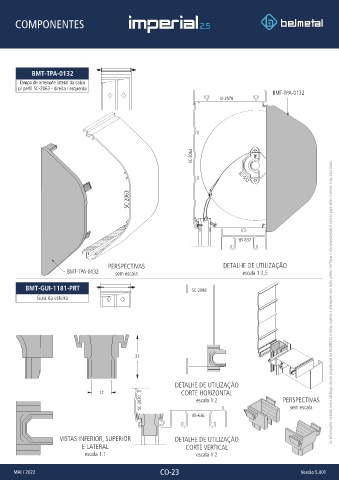

COMPONENTES
BMT-TPA-0132
Tampa de arremate lateral da caixa
p/ perfil SC-2063 - direita / esquerda
BMT-TPA-0132
SI-2578
SC-2064 BLI-552
SC-2063
BS-637
PERSPECTIVAS DETALHE DE UTILIZAÇÃO
BMT-TPA-0132 escala 1:2,5
sem escala
BMT-GUI-1181-PRT SC-2088
Guia da esteira As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
27
DETALHE DE UTILIZAÇÃO
12 CORTE HORIZONTAL
SC-2030 escala 1:2 PERSPECTIVAS
sem escala
BS-636
VISTAS INFERIOR, SUPERIOR DETALHE DE UTILIZAÇÃO
E LATERAL CORTE VERTICAL
escala 1:1 escala 1:2
MAI / 2022 CO-23 Versão 5.001
