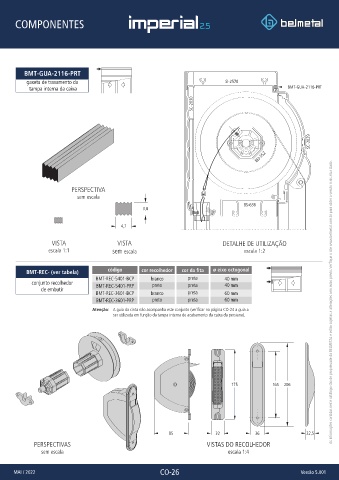

Page 70 - CAT_IMPERIAL_25
P. 70
COMPONENTES
BMT-GUA-2116-PRT
gaxeta de travamento da SI-2578
tampa interna da caixa BMT-GUA-2116-PRT
SC-2030
SC-2029
BLI-552
PERSPECTIVA
sem escala
BS-636
3,8
4,7
VISTA VISTA DETALHE DE UTILIZAÇÃO
escala 1:1 sem escala escala 1:2
código cor recolhedor cor da fita ø eixo octogonal
BMT-REC- (ver tabela)
BMT-REC-5401-BCP branco preta 40 mm
conjunto recolhedor BMT-REC-5401-PRP preto preta 40 mm
de embutir
BMT-REC-3601-BCP branco preta 60 mm
BMT-REC-3601-PRP preto preta 60 mm As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
Atenção: A guia da cinta não acompanha este conjunto (verificar na página CO-24 a guia a
ser utilizada em função da tampa interna de acabamento da caixa da persiana).
175 165 206
85 32 36 22,5
PERSPECTIVAS VISTAS DO RECOLHEDOR
sem escala escala 1:4
MAI / 2022 CO-26 Versão 5.001
