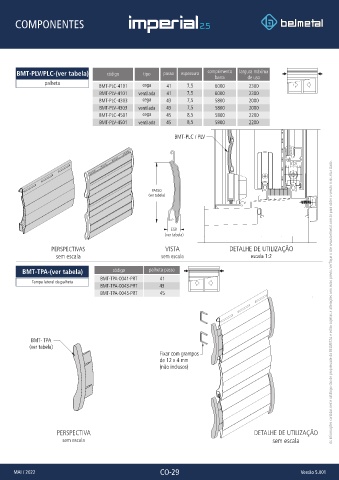

Page 73 - CAT_IMPERIAL_25
P. 73
COMPONENTES
BMT-PLV/PLC-(ver tabela) código tipo passo espessura comprimento largura máxima
barra de uso
palheta
BMT-PLC-4101 cega 41 7,5 6000 2300
BMT-PLV-4101 ventilada 41 7,5 6000 2300
BMT-PLC-4303 cega 43 7,5 5800 2000
BMT-PLV-4303 ventilada 43 7,5 5800 2000
BMT-PLC-4501 cega 45 8,5 5800 2200
BMT-PLV-4501 ventilada 45 8,5 5800 2200
BMT-PLC / PLV
PASSO
(ver tabela)
ESP.
(ver tabela)
PERSPECTIVAS VISTA DETALHE DE UTILIZAÇÃO
sem escala sem escala escala 1:2
BMT-TPA-(ver tabela) código palheta passo
BMT-TPA-0041-PRT 41
Tampa lateral da palheta
BMT-TPA-0043-PRT 43
BMT-TPA-0045-PRT 45 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
BMT- TPA
(ver tabela)
Fixar com grampos
de 12 x 4 mm
(não inclusos)
PERSPECTIVA DETALHE DE UTILIZAÇÃO
sem escala sem escala
MAI / 2022 CO-29 Versão 5.001
