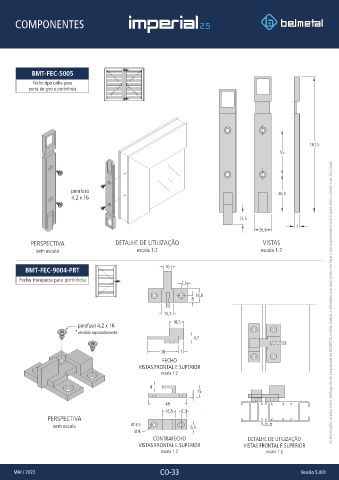

COMPONENTES
BMT-FEC-5005
Fecho tipo unha para
porta de giro e portinhola
167,5
55
parafuso 46,5
4,2 x 16
15,5
7
20,8
PERSPECTIVA DETALHE DE UTILIZAÇÃO VISTAS
sem escala escala 1:2 escala 1:2
10
BMT-FEC-9004-PRT
Fecho tranqueta para portinhola
7,3
16,8
8 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
15,5
18,5
parafuso 4,2 x 16
*vendido separadamente
4,7
38 7
FECHO
VISTAS FRONTAL E SUPERIOR
escala 1:2
4
15
5
48
16,5 7,3
PERSPECTIVA
sem escala Ø 3,5 6,5
Ø 8
CONTRAFECHO DETALHE DE UTILIZAÇÃO
VISTAS FRONTAL E SUPERIOR VISTAS FRONTAL E SUPERIOR
escala 1:2 escala 1:2
MAI / 2022 CO-33 Versão 5.001
