P. 80

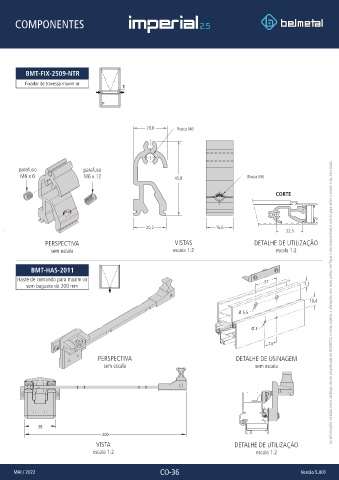

COMPONENTES
BMT-FIX-2509-NTR
Fixador de travessa maxim-ar
20,8 Rosca M6
parafuso parafuso
M6 x 6 M6 x 12 45,8 Rosca M6
CORTE
20,2 16,6
32,5
PERSPECTIVA VISTAS DETALHE DE UTILIZAÇÃO
sem escala escala 1:2 escala 1:2
BMT-HAS-2011
Haste de comando para maxim-ar 37
sem baguete de 200 mm 7,3
10,4 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
Ø 5,5
Ø 3
14
PERSPECTIVA DETALHE DE USINAGEM
sem escala sem escala
38
200
VISTA DETALHE DE UTILIZAÇÃO
escala 1:2 escala 1:2
MAI / 2022 CO-36 Versão 5.001
