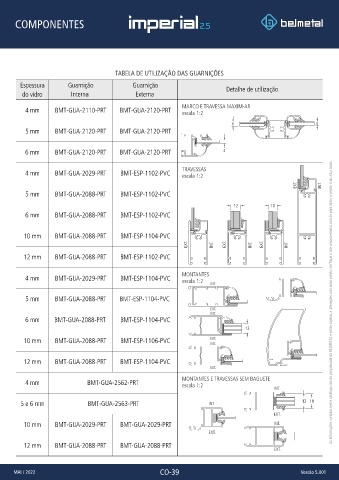

COMPONENTES
TABELA DE UTILIZAÇÃO DAS GUARNIÇÕES
Espessura Guarnição Guarnição
Detalhe de utilização
do vidro Interna Externa
MARCO E TRAVESSA MAXIM-AR
4 mm BMT-GUA-2110-PRT BMT-GUA-2120-PRT
escala 1:2
6 5
5 mm BMT-GUA-2120-PRT BMT-GUA-2120-PRT
6 mm BMT-GUA-2120-PRT BMT-GUA-2120-PRT 4
TRAVESSAS
4 mm BMT-GUA-2029-PRT BMT-ESP-1102-PVC escala 1:2
EXT. INT.
5 mm BMT-GUA-2088-PRT BMT-ESP-1102-PVC
12 10
6 mm BMT-GUA-2088-PRT BMT-ESP-1102-PVC
10 mm BMT-GUA-2088-PRT BMT-ESP-1104-PVC
EXT. INT. EXT. INT. EXT. INT.
12 mm BMT-GUA-2088-PRT BMT-ESP-1102-PVC
MONTANTES
4 mm BMT-GUA-2029-PRT BMT-ESP-1104-PVC
escala 1:2
INT.
5 mm BMT-GUA-2088-PRT BMT-ESP-1104-PVC As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
EXT.
INT.
6 mm BMT-GUA-2088-PRT BMT-ESP-1104-PVC
12
10 mm BMT-GUA-2088-PRT BMT-ESP-1106-PVC EXT.
INT.
12 mm BMT-GUA-2088-PRT BMT-ESP-1104-PVC
EXT.
MONTANTES E TRAVESSAS SEM BAGUETE
4 mm BMT-GUA-2562-PRT
escala 1:2
INT.
5 e 6 mm BMT-GUA-2563-PRT INT. 12 18
EXT.
10 mm BMT-GUA-2029-PRT BMT-GUA-2029-PRT INT.
EXT.
12 mm BMT-GUA-2088-PRT BMT-GUA-2088-PRT
EXT.
