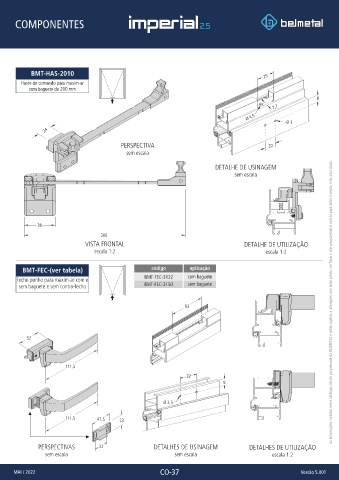

Page 81 - CAT_IMPERIAL_25

COMPONENTES

BMT-HAS-2010
25
Haste de comando para maxim-ar
com baguete de 200 mm
8
7,7
Ø 4,5
Ø 3
24

PERSPECTIVA 20
sem escala

DETALHE DE USINAGEM
sem escala

38
200
VISTA FRONTAL DETALHE DE UTILIZAÇÃO
escala 1:2 escala 1:2

BMT-FEC-(ver tabela) código aplicação
BMT-FEC-3122 com baguete
Fecho punho para maxim-ar com e
sem baguete e sem contra-fecho BMT-FEC-3150 sem baguete

53 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.

52

111,5
32
8

Ø 3,5

111,5 47,5 23

PERSPECTIVAS 32 DETALHES DE USINAGEM DETALHES DE UTILIZAÇÃO
sem escala sem escala escala 1:2

MAI / 2022 CO-37 Versão 5.001
