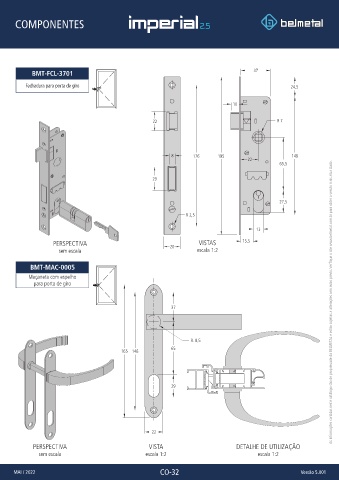

Page 76 - CAT_IMPERIAL_25
P. 76
COMPONENTES
37
BMT-FCL-3701
Fechadura para porta de giro 24,5
10
22 R 7
8 176 195 146
22
65,5
29
27,5
R 2,5
13
PERSPECTIVA VISTAS 15,5
20
sem escala escala 1:2
BMT-MAC-0005
Maçaneta com espelho
para porta de giro
