P. 74

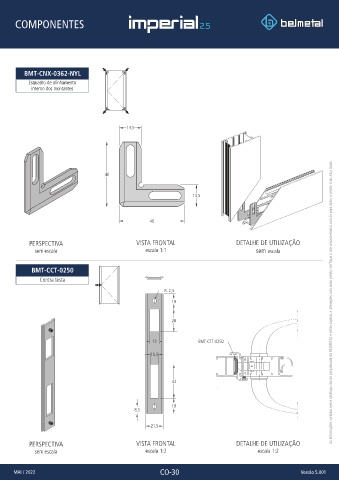

COMPONENTES
BMT-CNX-0362-NYL
Esquadro de alinhamento
interno dos montantes
13,5
40
13,5
40
PERSPECTIVA VISTA FRONTAL DETALHE DE UTILIZAÇÃO
sem escala escala 1:1 sem escala
BMT-CCT-0250
Contra testa
R. 2,5
19 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
28
12 BMT-CTT-0250
10,5
42
19
8,5
21,5
PERSPECTIVA VISTA FRONTAL DETALHE DE UTILIZAÇÃO
sem escala escala 1:2 escala 1:2
MAI / 2022 CO-30 Versão 5.001
