P. 69

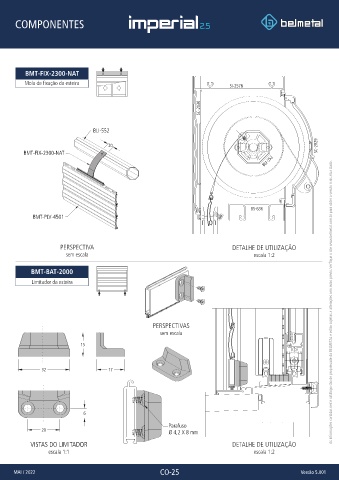

COMPONENTES
BMT-FIX-2300-NAT
Mola de fixação da esteira
SI-2578
SC-2030
BLI-552
20 SC-2029
BMT-FIX-2300-NAT
BLI-552
BS-636
BMT-PLV-4501
PERSPECTIVA DETALHE DE UTILIZAÇÃO
sem escala escala 1:2
BMT-BAT-2000
Limitador da esteira As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
PERSPECTIVAS
sem escala
15
32 17
6
Parafuso
20
Ø 4,2 X 8 mm
VISTAS DO LIMITADOR DETALHE DE UTILIZAÇÃO
escala 1:1 escala 1:2
MAI / 2022 CO-25 Versão 5.001
