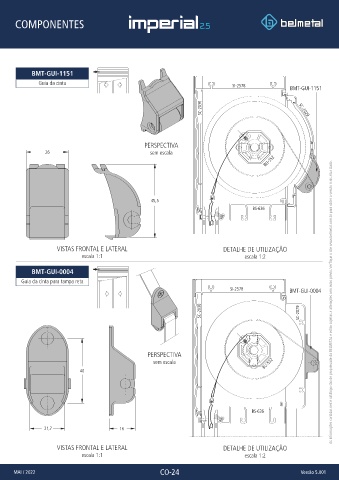

COMPONENTES

BMT-GUI-1151
Guia da cinta
SI-2578
BMT-GUI-1151
SC-2030 SC-2029

PERSPECTIVA
26 sem escala
BLI-552

45,5
BS-636

VISTAS FRONTAL E LATERAL DETALHE DE UTILIZAÇÃO
escala 1:1 escala 1:2

BMT-GUI-0004
Guia da cinta para tampa reta
SI-2578
BMT-GUI-0004
SC-2030 SC-2079 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.

PERSPECTIVA
BLI-552
sem escala
40

BS-636

21,7 16

VISTAS FRONTAL E LATERAL DETALHE DE UTILIZAÇÃO
escala 1:1 escala 1:2

MAI / 2022 CO-24 Versão 5.001
