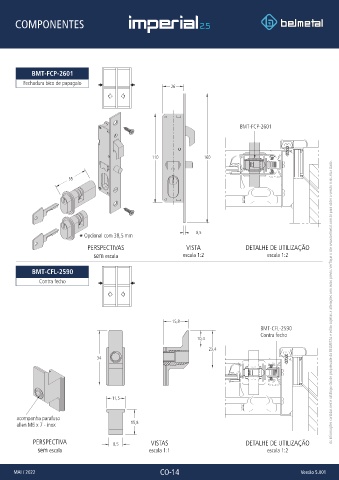

Page 58 - CAT_IMPERIAL_25
P. 58
COMPONENTES
BMT-FCP-2601
Fechadura bico de papagaio
26
BMT-FCP-2601
110 160
55
0,5
Opcional com 38,5 mm
PERSPECTIVAS VISTA DETALHE DE UTILIZAÇÃO
sem escala escala 1:2 escala 1:2
BMT-CFL-2590
Contra fecho
15,8 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
BMT-CFL-2590
Contra fecho
10,4
23,4
34
11,5
acompanha parafuso
allen M6 x 7 - inox 15,8
PERSPECTIVA 8,5 VISTAS DETALHE DE UTILIZAÇÃO
sem escala escala 1:1 escala 1:2
MAI / 2022 CO-14 Versão 5.001
