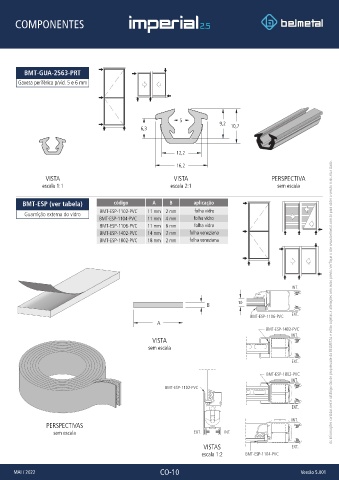

Page 54 - CAT_IMPERIAL_25

COMPONENTES

BMT-GUA-2563-PRT

Gaxeta periférica p/vid. 5 e 6 mm

5
9,2
6,3 10,7

12,2

16,2
VISTA VISTA PERSPECTIVA
escala 1:1 escala 2:1 sem escala

BMT-ESP (ver tabela) código A B aplicação
BMT-ESP-1102-PVC 11 mm 2 mm folha vidro
Guarnição externa do vidro
BMT-ESP-1104-PVC 11 mm 4 mm folha vidro
BMT-ESP-1106-PVC 11 mm 6 mm folha vidro
BMT-ESP-1402-PVC 14 mm 2 mm folha veneziana
BMT-ESP-1802-PVC 18 mm 2 mm folha veneziana

INT.

10 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
B
EXT.
BMT-ESP-1106-PVC
A
BMT-ESP-1402-PVC
INT.
VISTA
sem escala

EXT.

BMT-ESP-1802-PVC
INT.
INT.
BMT-ESP-1102-PVC

EXT.
EXT.
INT.
PERSPECTIVAS
sem escala EXT. INT.

VISTAS EXT.
escala 1:2 BMT-ESP-1104-PVC

MAI / 2022 CO-10 Versão 5.001
