P. 51

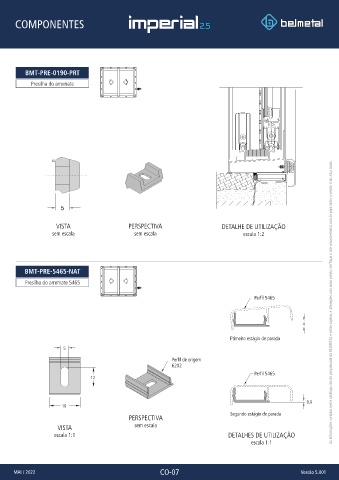

COMPONENTES









          BMT-PRE-0190-PRT

            Presilha do arremate





























                     VISTA                    PERSPECTIVA                      DETALHE DE UTILIZAÇÃO
                   sem escala                   sem escala                            escala 1:2






          BMT-PRE-5465-NAT
          Presilha do arremate 5465


                                                                                          Perfil 5465                 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.



                                                                                                           4


                                                                                  Primeiro estágio de parada
                       5
                                                             Perfil de origem
                                                             6202
                                                                                          Perfil 5465
                                 12




                                                                                                             0,8
                       19
                                                                                  Segundo estágio de parada
                                              PERSPECTIVA
                     VISTA                      sem escala
                    escala 1:1                                                   DETALHES DE UTILIZAÇÃO
                                                                                         escala 1:1





      MAI / 2022                                         CO-07                                             Versão 5.001
