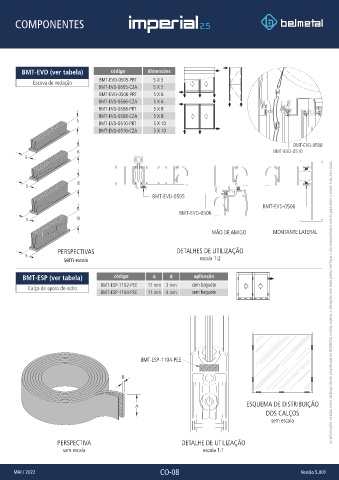

COMPONENTES

BMT-EVD (ver tabela) código dimensões
BMT-EVD-0505-PRT 5 X 5
Escova de vedação
BMT-EVD-0505-CZA 5 X 5
BMT-EVD-0506-PRT 5 X 6
BMT-EVD-0506-CZA 5 X 6
BMT-EVD-0508-PRT 5 X 8
BMT-EVD-0508-CZA 5 X 8
5
BMT-EVD-0510-PRT 5 X 10
BMT-EVD-0510-CZA 5 X 10

BMT-EVD-0508
6 BMT-EVD-0510
5

8
5
BMT-EVD-0505

BMT-EVD-0506
BMT-EVD-0506
5 10
MÃO DE AMIGO MONTANTE LATERAL

PERSPECTIVAS DETALHES DE UTILIZAÇÃO
5
sem escala escala 1:2

BMT-ESP (ver tabela) código A B aplicação
BMT-ESP-1102-PEE 11 mm 2 mm com baguete
Calço de apoio do vidro
BMT-ESP-1104-PEE 11 mm 4 mm sem baguete As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.

BMT-ESP-1104-PEE

B

A ESQUEMA DE DISTRIBUIÇÃO
DOS CALÇOS
sem escala

PERSPECTIVA DETALHE DE UTILIZAÇÃO
sem escala escala 1:1
