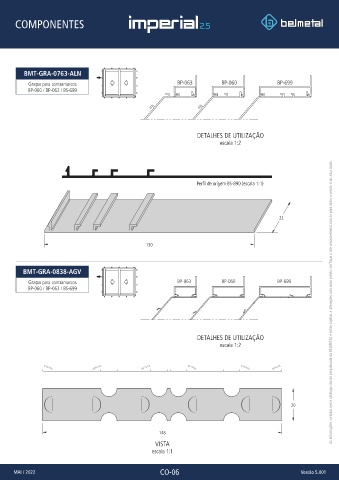

Page 50 - CAT_IMPERIAL_25
P. 50
COMPONENTES
BMT-GRA-0763-ALN
Grapa para contramarcos BP-063 BP-060 BP-699
BP-060 / BP-063 / BS-699
DETALHES DE UTILIZAÇÃO
escala 1:2
Perfil de origem BS-890 (escala 1:1)
22
130
BMT-GRA-0838-AGV
Grapa para contramarcos BP-063 BP-060 BP-699
BP-060 / BP-063 / BS-699 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
DETALHES DE UTILIZAÇÃO
escala 1:2
20
148
VISTA
escala 1:1
MAI / 2022 CO-06 Versão 5.001
