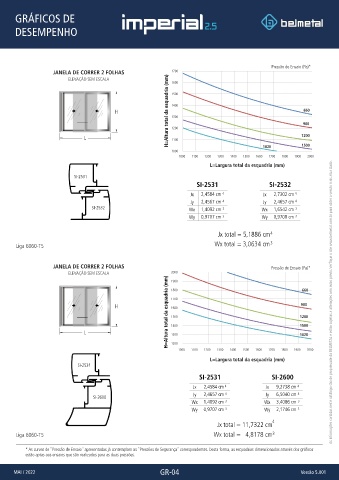

GRÁFICOS DE

DESEMPENHO

Pressão de Ensaio (Pa)*
JANELA DE CORRER 2 FOLHAS 1700
H=Altura total da esquadria (mm) 1400 660
ELEVAÇÃO SEM ESCALA 1600

1500

H 1300 900

L 1200 1200
1100
1000 1820 1500
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
L=Largura total da esquadria (mm)
SI-2531
SI-2531 SI-2532
Jx 2,4584 cm 4 Jx 2,7302 cm 4
Jy 2,4567 cm 4 Jy 2,4657 cm 4
SI-2532 3 3
Wx 1,4092 cm Wx 1,6542 cm
Wy 0,9707 cm 3 Wy 0,9708 cm 3

Jx total = 5,1886 cm 4
Liga 6060-T5 Wx total = 3,0634 cm 3

JANELA DE CORRER 2 FOLHAS Pressão de Ensaio (Pa)*
ELEVAÇÃO SEM ESCALA 2000 660
H=Altura total da esquadria (mm) 1500 1200
1900
1800

H 1700 900 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
1600

L 1400 1500
1820
1300
1200
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
L=Largura total da esquadria (mm)
SI-2531
SI-2531 SI-2600
Jx 2,4584 cm 4 Jx 9,2738 cm 4
Jy 2,4657 cm 4 Jy 6,5040 cm 4
SI-2600
Wx 1,4092 cm 3 Wx 3,4086 cm 3
Wy 0,9707 cm 3 Wy 2,1746 cm 3

4
Jx total = 11,7322 cm
Liga 6060-T5 Wx total = 4,8178 cm 3

* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

MAI / 2022 GR-04 Versão 5.001
