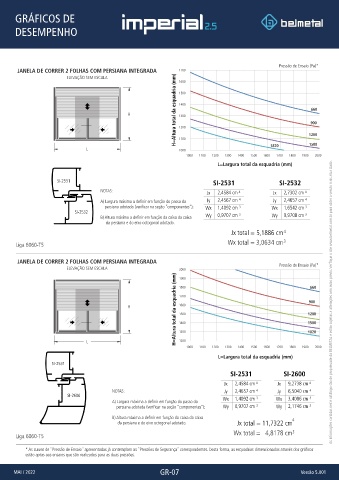

GRÁFICOS DE

DESEMPENHO

Pressão de Ensaio (Pa)*
JANELA DE CORRER 2 FOLHAS COM PERSIANA INTEGRADA 1700
H=Altura total da esquadria (mm) 1400 660
ELEVAÇÃO SEM ESCALA 1600

1500

H 1300 900

1200

1500
L 1100 1820 1200
1000
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
L=Largura total da esquadria (mm)

SI-2531
SI-2531 SI-2532
NOTAS: 4 4
Jx 2,4584 cm Jx 2,7302 cm
A) Largura máxima a definir em função do passo da Jy 2,4567 cm 4 Jy 2,4657 cm 4
persiana adotada (verificar na seção ’’componentes’’); Wx 1,4092 cm 3 Wx 1,6542 cm 3
SI-2532 3 3
B) Altura máxima a definir em função da caixa da caixa Wy 0,9707 cm Wy 0,9708 cm
da persiana e do eixo octogonal adotado.
Jx total = 5,1886 cm 4
Wx total = 3,0634 cm 3
Liga 6060-T5

JANELA DE CORRER 2 FOLHAS COM PERSIANA INTEGRADA
Pressão de Ensaio (Pa)*
ELEVAÇÃO SEM ESCALA 2000 660
H=Altura total da esquadria (mm) 1500 1200
1900
1800

1600
H 1700 900 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.

1500
1400

1200
L 1300 1820
1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000
L=Largura total da esquadria (mm)
SI-2531
SI-2531 SI-2600

Jx 2,4584 cm 4 Jx 9,2738 cm 4
NOTAS: Jy 2,4657 cm 4 Jy 6,5040 cm 4
SI-2600
Wx 1,4092 cm 3 Wx 3,4086 cm 3
A) Largura máxima a definir em função do passo da
persiana adotada (verificar na seção ’’componentes’’); Wy 0,9707 cm 3 Wy 2,1746 cm 3
B) Altura máxima a definir em função da caixa da caixa 4
da persiana e do eixo octogonal adotado. Jx total = 11,7322 cm
Wx total = 4,8178 cm 3
Liga 6060-T5

* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

MAI / 2022 GR-07 Versão 5.001
