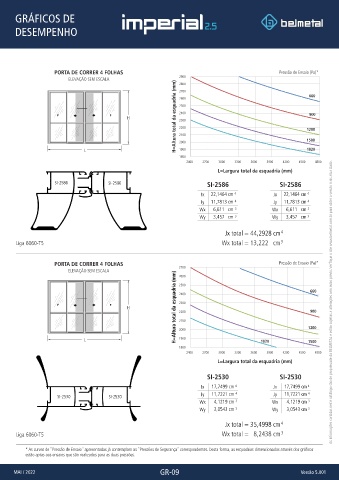

GRÁFICOS DE

DESEMPENHO

PORTA DE CORRER 4 FOLHAS Pressão de Ensaio (Pa)*
2900
ELEVAÇÃO SEM ESCALA 2800 660
H=Altura total da esquadria (mm) 2600 900
2700

2500
2400
H 2300 1200

2200

2000
1900
1820
L 2100 1500
1800
2400 2700 3000 3300 3600 3900 4200 4500 4800
L=Largura total da esquadria (mm)

SI-2586 SI-2586 SI-2586 SI-2586
Jx 22,1464 cm 4 Jx 22,1464 cm 4
Jy 11,7813 cm 4 Jy 11,7813 cm 4
Wx 6,611 cm 3 Wx 6,611 cm 3
Wy 3,457 cm 3 Wy 3,457 cm 3

Jx total = 44,2928 cm 4

Liga 6060-T5 Wx total = 13,222 cm 3

PORTA DE CORRER 4 FOLHAS Pressão de Ensaio (Pa)*
2700
ELEVAÇÃO SEM ESCALA 2600
H=Altura total da esquadria (mm) 2400 660 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
2500

2300
H 2200 900

2100

1900
L 2000 1820 1200
1500
1800
2400 2700 3000 3300 3600 3900 4200 4500 4800
L=Largura total da esquadria (mm)

SI-2530 SI-2530
Jx 17,7499 cm 4 Jx 17,7499 cm 4
Jy 11,7221 cm 4 Jy 11,7221 cm 4
SI-2530 SI-2530
Wx 4,1219 cm 3 Wx 4,1219 cm 3
Wy 3,0543 cm 3 Wy 3,0543 cm 3

Jx total = 35,4998 cm 4

Liga 6060-T5 Wx total = 8,2438 cm 3

* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

MAI / 2022 GR-09 Versão 5.001
