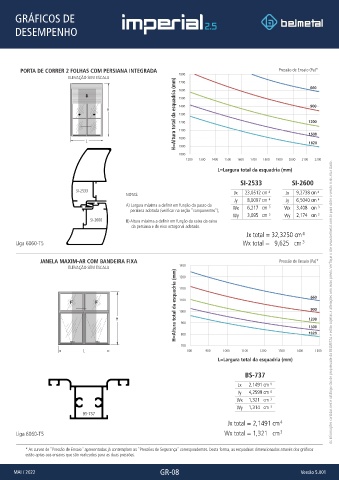

GRÁFICOS DE

DESEMPENHO

PORTA DE CORRER 2 FOLHAS COM PERSIANA INTEGRADA Pressão de Ensaio (Pa)*
2800
ELEVAÇÃO SEM ESCALA 2700 660
H=Altura total da esquadria (mm) 2300 1200
2600

2400
H 2500 900
2200

2000
L 2100 1500
1820
1900
1800
1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200
L=Largura total da esquadria (mm)

SI-2533 SI-2600
SI-2533 4 4
NOTAS: Jx 23,0512 cm Jx 9,2738 cm
Jy 8,0097 cm 4 Jy 6,5040 cm 4
A) Largura máxima a definir em função do passo da 6,217 cm 3 3,408 cm 3
persiana adotada (verificar na seção ’’componentes’’); Wx Wx
Wy 3,095 cm 3 Wy 2,174 cm 3
SI-2600 B) Altura máxima a definir em função da caixa da caixa
da persiana e do eixo octogonal adotado.
Jx total = 32,3250 cm 4
Liga 6060-T5 Wx total = 9,625 cm 3

JANELA MAXIM-AR COM BANDEIRA FIXA Pressão de Ensaio (Pa)*
1400
ELEVAÇÃO SEM ESCALA 1200
H=Altura total da esquadria (mm) 1200 660 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.

1100

900
1000
H 900 1200
1500
800
700 1820
L 800 900 1000 1100 1200 1300 1400 1500
L=Largura total da esquadria (mm)

BS-737
Jx 2,1491 cm 4
Jy 4,2599 cm 4
Wx 1,321 cm 3
Wy 1,314 cm 3
BS-737
Jx total = 2,1491 cm 4

Liga 6060-T5 Wx total = 1,321 cm 3

* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

MAI / 2022 GR-08 Versão 5.001
