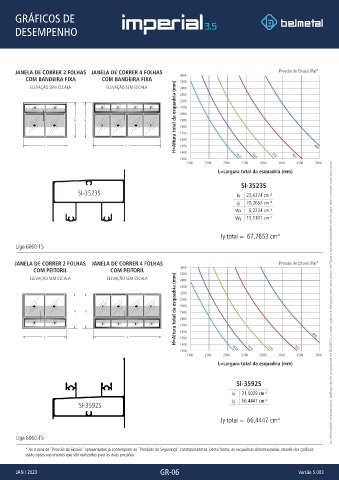

GRÁFICOS DE

DESEMPENHO

JANELA DE CORRER 2 FOLHAS JANELA DE CORRER 4 FOLHAS Pressão de Ensaio (Pa)*
2600
COM BANDEIRA FIXA COM BANDEIRA FIXA 2500
H=Altura total da esquadria (mm) 2100
ELEVAÇÃO SEM ESCALA ELEVAÇÃO SEM ESCALA 2200
2400
2300

2000
1900
H H 1700
1800

1500
L L 1600 660
1400
1300 1820 1500 1200 900
2100 2300 2500 2700 2900 3100 3300 3500
L=Largura total da esquadria (mm)

SI-3523S
SI-3523S Jx 22,6374 cm 4
Jy 70,2653 cm 4
Wx 6,2224 cm 3
Wy 15,1101 cm 3

Jy total = 67,2653 cm 4

Liga 6060-T5

JANELA DE CORRER 2 FOLHAS JANELA DE CORRER 4 FOLHAS Pressão de Ensaio (Pa)*
2600
COM PEITORIL COM PEITORIL 2500
H=Altura total da esquadria (mm) 2100 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
ELEVAÇÃO SEM ESCALA ELEVAÇÃO SEM ESCALA 2200
2400
2300

2000
H H 1900
1800
1600
L L 1700 660
1500
1400
1300 1820 1500 1200 900
2100 2300 2500 2700 2900 3100 3300 3500
L=Largura total da esquadria (mm)

SI-3592S
Jx 21,5029 cm 4
Jy 66,4447 cm 4
SI-3592S

Jy total = 66,4447 cm 4

Liga 6060-T5
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

GR-01
Versão 5.003
JAN / 2023 GR-06 Belmetal SP - GDP
