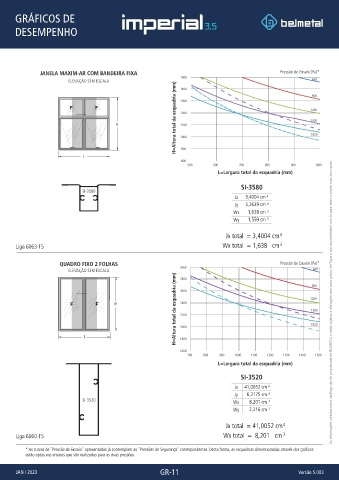

GRÁFICOS DE
DESEMPENHO
JANELA MAXIM-AR COM BANDEIRA FIXA Pressão de Ensaio (Pa)*
1500
ELEVAÇÃO SEM ESCALA 1400 660
H=Altura total da esquadria (mm) 1300 1200
900
1200
1500
H 1100 1820
1000
L 900
800
500 600 700 800 900 1000
L=Largura total da esquadria (mm)
SI-3580
SI-3580
Jx 3,4004 cm 4
Jy 5,2639 cm 4
Wx 1,638 cm 3
Wy 1,559 cm 3
Jx total = 3,4004 cm 4
Liga 6063-T5 Wx total = 1,638 cm 3
QUADRO FIXO 2 FOLHAS Pressão de Ensaio (Pa)*
3000
660
ELEVAÇÃO SEM ESCALA 2800 900
H=Altura total da esquadria (mm) 2200 1500
2400
H 2600 1200 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
L 2000 1820
1800
1600
700 800 900 1000 1100 1200 1300 1400 1500
L=Largura total da esquadria (mm)
SI-3520
Jx 41,0052 cm 4
Jy 6,3175 cm 4
SI-3520 3
Wx 8,201 cm
Wy 2,216 cm 3
Jx total = 41,0052 cm 4
Liga 6060-T5 Wx total = 8,201 cm 3
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.
