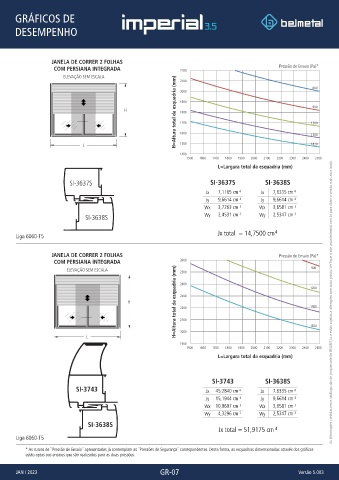

GRÁFICOS DE

DESEMPENHO

JANELA DE CORRER 2 FOLHAS
COM PERSIANA INTEGRADA 2200 Pressão de Ensaio (Pa)*
H=Altura total da esquadria (mm) 1700 1200
ELEVAÇÃO SEM ESCALA 2100 660

2000

H 1900 900
1800

1500
1820
L 1600 1500
1400
1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500
L=Largura total da esquadria (mm)

SI-3637S SI-3637S SI-3638S
Jx 7,1165 cm 4 Jx 7,6335 cm 4
Jy 9,6614 cm 4 Jy 9,6614 cm 4
Wx 3,7263 cm 3 Wx 3,6581 cm 3
SI-3638S Wy 2,4531 cm 3 Wy 2,5347 cm 3

Jx total = 14,7500 cm 4
Liga 6060-T5

JANELA DE CORRER 2 FOLHAS Pressão de Ensaio (Pa)*
COM PERSIANA INTEGRADA 2600
H=Altura total da esquadria (mm) 2300 1200
ELEVAÇÃO SEM ESCALA 2500 900

2400

H 2200 1500 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.

2000
L 2100 1820
1900
1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500
L=Largura total da esquadria (mm)

SI-3743 SI-3638S
SI-3743 Jx 45,2840 cm 4 Jx 7,6335 cm 4
Jy 15,1944 cm 4 Jy 9,6614 cm 4
Wx 10,9697 cm 3 Wx 3,6581 cm 3
Wy 4,3296 cm 3 Wy 2,5347 cm 3
SI-3638S
Jx total = 51,9175 cm 4
Liga 6060-T5
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

GR-07
Versão 5.003
