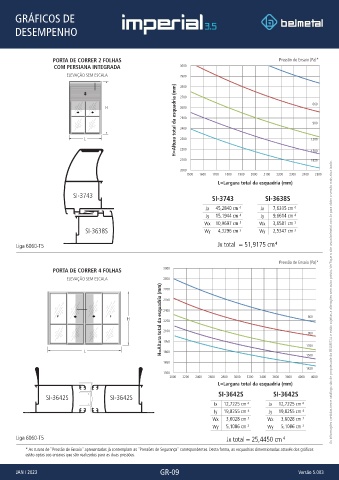

GRÁFICOS DE

DESEMPENHO

PORTA DE CORRER 2 FOLHAS Pressão de Ensaio (Pa)*
COM PERSIANA INTEGRADA 3000
ELEVAÇÃO SEM ESCALA 2900
H=Altura total da esquadria (mm) 2500 900
2800

H 2700 660
2600

2400
L 2300 1200
2200

1820
2100 1500
2000
1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500
L=Largura total da esquadria (mm)
SI-3743
SI-3743 SI-3638S
Jx 45,2840 cm 4 Jx 7,6335 cm 4
Jy 15,1944 cm 4 Jy 9,6614 cm 4
Wx 10,9697 cm 3 Wx 3,6581 cm 3
SI-3638S Wy 4,3296 cm 3 Wy 2,5347 cm 3

Liga 6060-T5 Jx total = 51,9175 cm 4

Pressão de Ensaio (Pa)*
PORTA DE CORRER 4 FOLHAS 3000
ELEVAÇÃO SEM ESCALA 2850
2700

2400
H H=Altura total da esquadria (mm) 2550 660 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
2250
2100
900

L 1950 1200
1800
1500
1650
1820
1500
2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000 4000
L=Largura total da esquadria (mm)
SI-3642S SI-3642S
SI-3642S SI-3642S
Jx 12,7225 cm 4 Jx 12,7225 cm 4
Jy 19,8255 cm 4 Jy 19,8255 cm 4
Wx 3,6028 cm 3 Wx 3,6028 cm 3
Wy 5,1086 cm 3 Wy 5,1086 cm 3

Liga 6060-T5 Jx total = 25,4450 cm 4
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.
