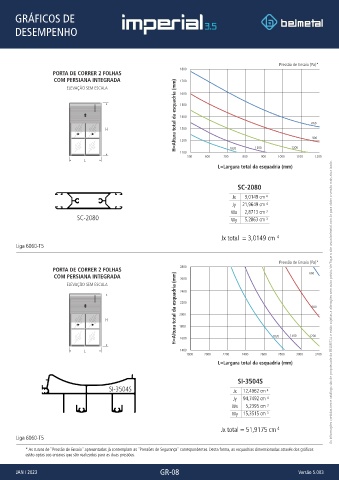

GRÁFICOS DE

DESEMPENHO

Pressão de Ensaio (Pa)*
1800
PORTA DE CORRER 2 FOLHAS
H=Altura total da esquadria (mm) 1400
COM PERSIANA INTEGRADA 1700
ELEVAÇÃO SEM ESCALA 1600

1500

H 1300 660
900
1200
1100 1820 1500 1200
500 600 700 800 900 1000 1100 1200
L
L=Largura total da esquadria (mm)

SC-2080

Jx 3,0149 cm 4
Jy 21,9649 cm 4
Wx 2,8713 cm 3
SC-2080 Wy 5,2863 cm 3

Jx total = 3,0149 cm 4
Liga 6060-T5

Pressão de Ensaio (Pa)*
2800
PORTA DE CORRER 2 FOLHAS 660
H=Altura total da esquadria (mm) 2200 900 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
COM PERSIANA INTEGRADA 2600
ELEVAÇÃO SEM ESCALA 2400

H 2000 1500
1800

1600

L 1400 1820 1200
1800 2000 2200 2400 2600 2800 3000 3200
L=Largura total da esquadria (mm)

SI-3504S
SI-3504S Jx 12,4962 cm 4
Jy 94,7492 cm 4
Wx 5,2395 cm 3
Wy 15,3515 cm 3

Jx total = 51,9175 cm 4
Liga 6060-T5
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

GR-08
Versão 5.003
