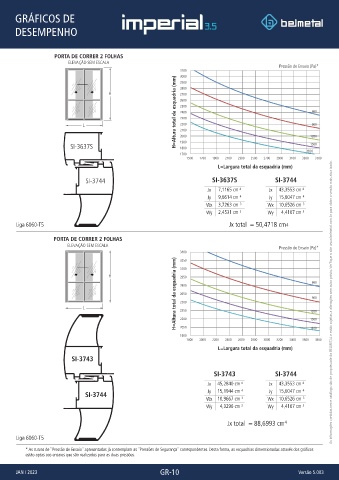

GRÁFICOS DE

DESEMPENHO

PORTA DE CORRER 2 FOLHAS
ELEVAÇÃO SEM ESCALA
Pressão de Ensaio (Pa)*
3100
H=Altura total da esquadria (mm) 2500 660
3000
2800
H 2900
2700
2600
2400
2300
L 2200 900
2100
2000
1500
SI-3637S 1900 1200
1800
1820
1700
1500 1700 1900 2100 2300 2500 2700 2900 3100 3300 3500
L=Largura total da esquadria (mm)
SI-3744 SI-3637S SI-3744
Jx 7,1165 cm 4 Jx 43,3553 cm 4
Jy 9,6614 cm 4 Jy 15,6047 cm 4
Wx 3,7263 cm 3 Wx 10,6526 cm 3
Wy 2,4531 cm 3 Wy 4,4107 cm 3

Liga 6060-T5 Jx total = 50,4718 cm4

PORTA DE CORRER 2 FOLHAS
ELEVAÇÃO SEM ESCALA
Pressão de Ensaio (Pa)*
3400
H=Altura total da esquadria (mm) 2650 900
3250

H 3100 660
2950
2800

L 2500 1200 As informações contidas neste catálogo são de propriedade da BELMETAL e estão sujeitas a alterações sem aviso prévio. Verifique o site www.belmetal.com.br para obter a versão mais atualizada.
2350
2200
1500
2050
1900 1820
1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800
L=Largura total da esquadria (mm)
SI-3743

SI-3743 SI-3744

Jx 45,2840 cm 4 Jx 43,3553 cm 4
Jy 15,1944 cm 4 Jy 15,6047 cm 4
SI-3744
Wx 10,9667 cm 3 Wx 10,6526 cm 3
Wy 4,3296 cm 3 Wy 4,4107 cm 3

Jx total = 88,6993 cm 4

Liga 6060-T5
* As curvas de ``Pressão de Ensaio´´ apresentadas já contemplam as ``Pressões de Segurança´´ correspondentes. Desta forma, as esquadrias dimensionadas através dos gráficos
estão aptas aos ensaios que são realizados para as duas pressões.

GR-01
JAN / 2023 GR-10 Belmetal SP - GDP
Versão 5.003
